Характеристики

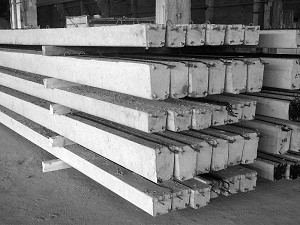

Бетонная опора ЛЭП СВ 95-3 представляет собой столб с сечением в форме трапеции. В верхней и нижней части предусмотрены заземляющие стержни, приваренные к основному каркасу. Заземляющие стержни изготавливаются из аратурной стали диаметром 10 мм. В конструкции предусмотрены 2 монтажные петли. Для производства стойки используется тяжелый бетон марки В30 (М400). Марка бетона по морозостойкости F200, по водонепроницаемости W6. Изгибающий момент 3 тс*м. Минимальное заглубление в грунт для таких опор - 2 метра.
Применение
Железобетонная стойка СВ 95-3 используется для строительства промежуточных одностоечных опор, а также анкерных опор подкосной конструкции высоковольтных линий 0,38 кВ. Так же, может использоваться как световая опора. В Ⅰ-Ⅲ ветровых районах и в Ⅰ-Ⅱ районах по гололеду согласно ТУ рекомендуется применять опоры с изгибающим моментов 3,5 тс*м . В других климатических районах рекомендуется брать изделия с изгибающим моментом 5. В агрессивных грунтовых средах рекомендуется нанесение защитного покрытия на высоту 3 метра от комеля.
